ATUT-SSG
Łączność głosowa i obwód bezpieczeństwa dla kompleksów ścianowych. Jeden system pilnuje ludzi, maszyn i ciągłości wydobycia.
// Charakterystyka
Ściana wydobywcza to najtrudniejsze miejsce w kopalni. Pył, wilgoć, drgania, ciągłe obciążenia. Każda minuta przestoju kosztuje. Każdy błąd w komunikacji grozi ludziom.
ATUT‑SSG łączy trzy rzeczy w jeden układ: łączność głośnomówiącą, sygnalizację ostrzegawczą i obwód bezpieczeństwa wzdłuż całego kompleksu ścianowego. Załoga słyszy komunikaty. Maszyny dostają sygnał, zanim ruszą. Blokada zatrzymuje układ tam, gdzie trzeba, a Ty widzisz gdzie i dlaczego.
Dwa uzupełniające się obwody bezpieczeństwa. Akumulatory wbudowane w urządzenia, łączność i sygnalizacja działają nawet po zaniku zasilania. Dzięki wiedzy budujemy systemy inteligentne. Dzięki doświadczeniu, pancerne.
Dane nie zostają pod ziemią. Modemem kablowym lub światłowodem SSG raportuje na powierzchnię: wizualizacja w AT‑Visio 3.5, diagnostyka w AT‑Serwis, podgląd w Powierzchniowym Zespole Wizualizacyjnym. Dyspozytor widzi ścianę bez zjazdu na dół.
Możliwości systemu
02
Niezależna emisja sygnałów ostrzegawczych z priorytetami maszyn.
03
Sygnalizacja świetlna sprzężona z akustycznym sygnałem rozruchowym.
04
Zdalny pomiar natężenia dźwięku każdego głośnika, od razu wiesz, który przetwornik słabnie.
05
Informacja optyczno‑akustyczna w miejscu blokady, powielana w dowolnym punkcie systemu.
06
Łączność głosowa z dowolnym miejscem na dole i na powierzchni.
07
Rozbudowa o bezprzewodową łączność radiową.
08
Połączenia z abonentami kopalnianej sieci telefonicznej oraz łączność punkt‑punkt.
09
Bezprzewodowe podłączenie czujników peryferyjnych, telemetria.
Przeznaczenie systemu
01

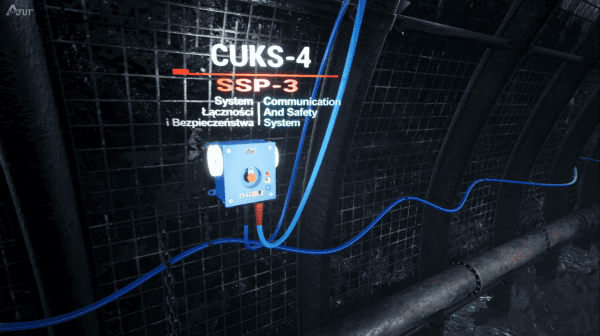

Łączność głośnomówiąca w ścianie
- komunikaty słowne o stanie urządzeń
- rozmowa z dowolnym punktem na dole i powierzchni
- łączność z abonentami sieci kopalnianej
02

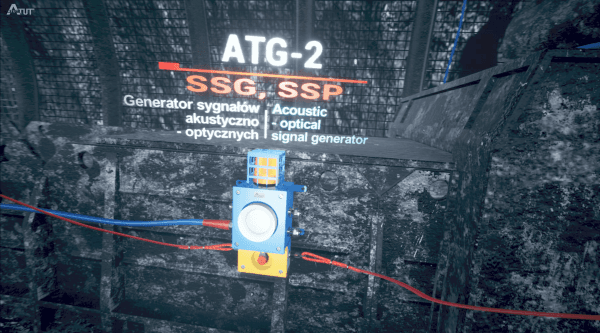

Ostrzeganie przed rozruchem
- sygnały rozruchowe z priorytetami maszyn
- światło sprzężone z dźwiękiem
- informacja optyczno‑akustyczna w miejscu blokady
03

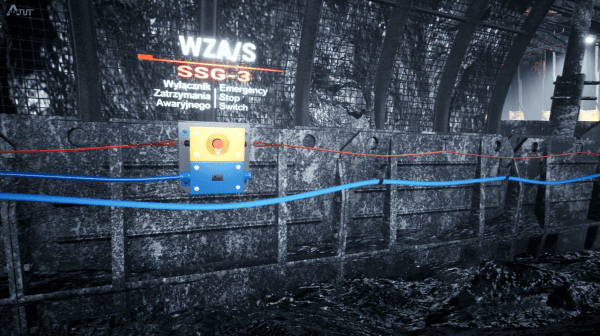

Obwód bezpieczeństwa kompleksu
- dwa niezależne obwody
- zatrzymanie wzdłuż tras przenośników zgrzebłowych
- działanie po zaniku zasilania
04

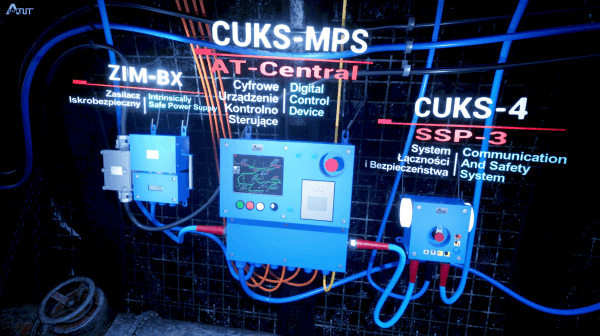

Monitoring i telemetria
- lokalny i zdalny podgląd parametrów
- bezprzewodowe czujniki peryferyjne
- rozbudowa o pomiar temperatury w zawale
Do pobrania
// Galeria
Zdjęcia
// Klasyfikacja
Wykonanie
- ATEX
- Ex
- Iskrobezpieczeństwo (Ex i)
