CUKS-7 Cyfrowe urządzenie kontrolno-sterujące

Cyfrowe Urządzenie Kontrolno Sterujące typu CUKS‑7 przeznaczone jest do sterowania
i kontroli procesów przemysłowych w warunkach atmosfery par, gazów i pyłów stwarzających zagrożenie wybuchem.

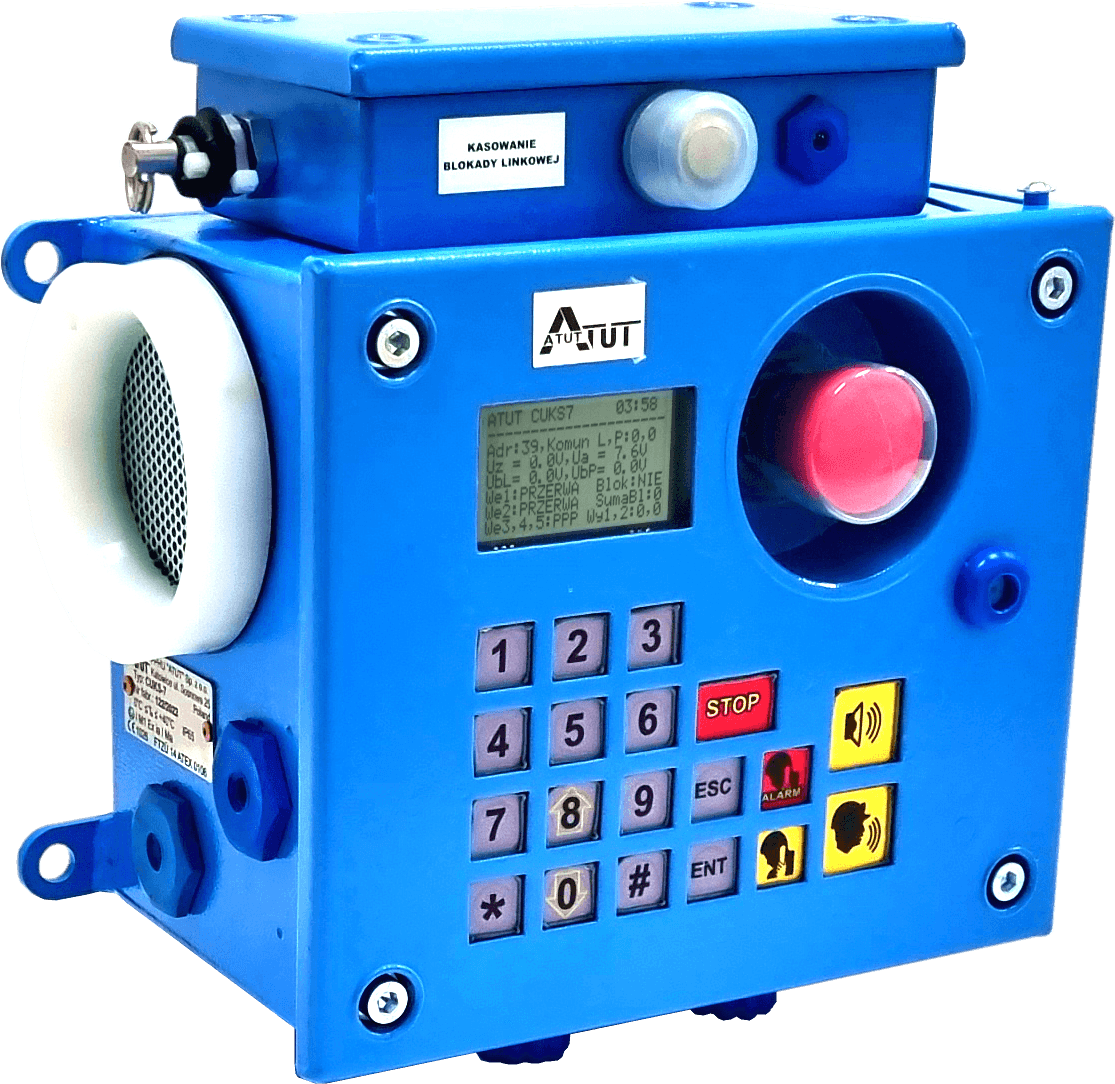

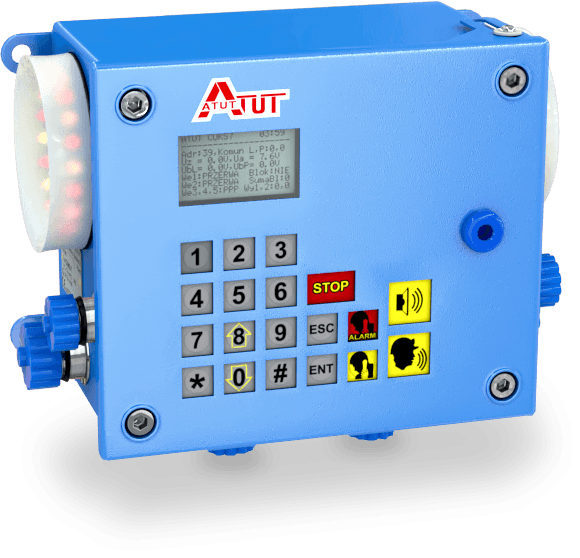

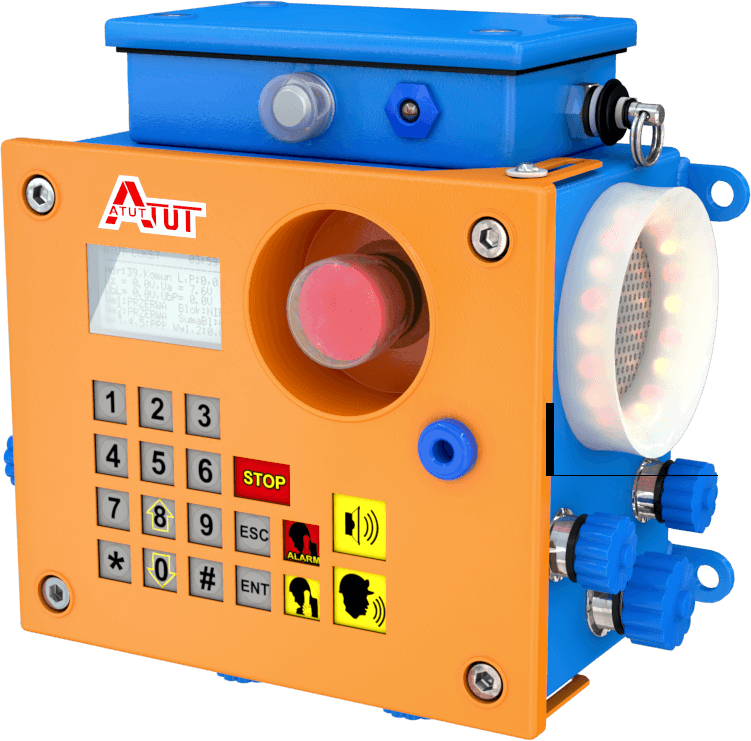

Na ekranie widoczny jest obracający się trójwymiarowy model przemysłowego urządzenia sterowniczego CUKS-7. Obudowa urządzenia jest niebieska i składa się z dwóch części. W dolnej części znajduje się monochromatyczny wyświetlacz prezentujący dane robocze, czerwony przycisk awaryjny, czytnik oraz rząd wielokolorowych przycisków alfanumerycznych. U dołu obudowy zamontowano dławiki kablowe do wprowadzania przewodów. Urządzenie obraca się powoli, ukazując kolejne strony obudowy. W tle widoczna jest rozmyta scena kopalni z przenośnikiem taśmowym transportującym urobek oraz pracującymi górnikami. Głównym elementem filmu pozostaje prezentowane urządzenie.

// OPIS

Czym jest

Urządzenie CUKS‑7 przeznaczone jest zarówno do pracy samodzielnej, jak i w układzie sieci cyfrowej, stanowiąc część większego systemu.

Wykonanie urządzenia umożliwia łączność głośnomówiącą, sygnalizację jednouderzeniową (pobijanie), układ diagnostyczny pomiaru wybranych napięć. Urządzenie posiada możliwość kontroli i sterowania.

Wyposażenie elektryczne wykonane jest jako iskrobezpieczne, co umożliwia stosowanie go w pomieszczeniach z niebezpieczeństwem wybuchu gazów i/lub pyłów.

// Funkcje

CUKS-7 - Sterowanie, łączność, bezpieczeństwo

01

Nadzór

  • kontrola i nadzór obwodów parametrycznych
  • przetwarzanie danych przesyłanych przez różnorodne interfejsy
  • wysyłanie wyników obliczeń na urządzenia wyjściowe
    obsługa rozbudowanych algorytmów sterowania
02

Łączność

  • rozmowy głośnomówiące
  • rozmowa z wybranym abonentem
  • rozmowy w grupie urządzeń - jeden‑do‑wielu 1:N
  • połączenie dyspozytorski w trybie normalnym
  • połączenie dyspozytorskie w trybie ALARM
03

Transmisja

  • wejścia dwustanowe
  • wyjścia analogowe
  • wyjścia napięciowe
  • kontroli linii transmisyjnej
// Zastosowanie

Zastosowanie CUKS-7

01

Nadzór

  • nadzór nad parametrami obwodów sterowania
  • alarmowanie i ostrzeganie
  • podgląd i parametryzację parametrów wejściowych i wyjściowych
  • zdalne zarządzanie urządzeniami i maszynami oraz ich grupą
  • współpraca z wieloma czujnikami różnych typów
02

Transmisja danych

  • węzeł sieci
  • Hub
  • PROFINET
  • PROFIBUS
  • MODBUS
// Parametry

Dane techniczne

Numer certyfikatu ATEX
FTZÚ 14 ATEX 0106
Stopień ochrony obudowy
IP65
Kategoria urządzenia
M1
Rodzaj budowy
Ex ia I Ma
Napięcie zasilania
12,5 ÷ 15 VDC
Maksymalne napięcie zasilania
15,8VDC
Prąd zasilania
< 150mA
Zakres temperatur pracy
0st.C ÷ 40st.C
Wilgotność powietrza
niska
Grupa wybuchowości gazów
I
// Galeria

Zdjęcia

// Klasyfikacja
Wykonanie
  • Iskrobezpieczeństwo (Ex i)
  • ATEX
  • Ex
